VirtualCenterを使用する構成

   当社がサポートするVirtualCenter構成は、各PowerEdgeサーバにESX Server 2.5.1ソフトウェアを搭載してサーバ・ファームを形成し、1台のPowerEdge 1850または1855ブレード・サーバにVirtualCenter 1.2 Serverを搭載する方法です。

   このVirtualCenterマシンから、ESX Serverをインストールしたファーム内の全システムが管理できます。Dell|EMC CX300、CX500、または、CX700ストレージを採用し、ファイバチャネル・スイッチ経由でアクセスすれば、性能が向上すると共に、VMware VMotionの拡張機能も利用できるようになります。

   図3にはVirtualCenterを採用した構成例を、また、図4にはHBAのフェイルオーバを可能にする構成例を示します。

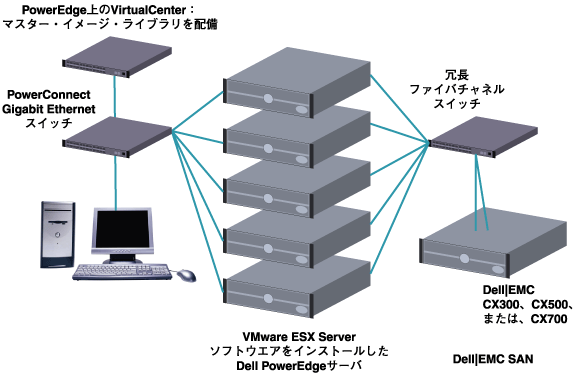

図3：SANに接続してVMotionを利用するVirtualCenter構成
（画像をクリックすると別ウィンドウに拡大図を表示します）

図4：SANに接続してVMotionを利用するVirtualCenter構成
（デュアル・ファブリック環境を構築することでHBAのフェイルオーバを可能にした例）
（画像をクリックすると別ウィンドウに拡大図を表示します）

次にブレード・サーバを利用した際の構成を紹介します（図5〜8）。

図5：VMware ESX Serverソフトウェア
PowerEdgeブレード・サーバを使ったスタンドアロン構成

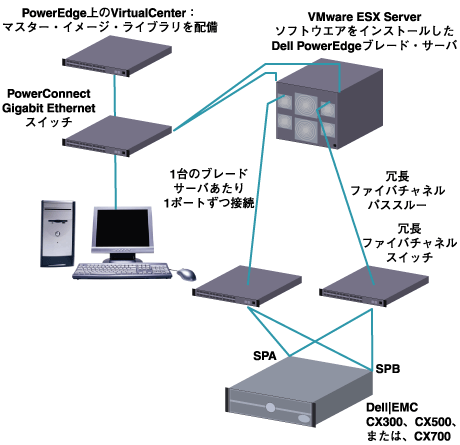

図6：VMware ESX Serverソフトウェア
PowerEdgeブレード・サーバとファイバチャネル・パススルー・モジュールを使ったSAN構成

図7：VMware ESX Serverソフトウェア
PowerEdgeブレード・サーバとファイバチャネル・スイッチ・モジュールを使ったSAN構成

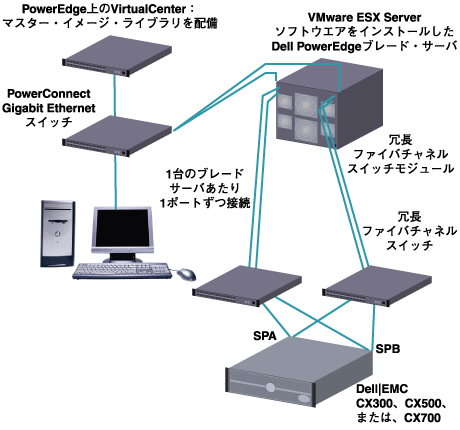

図8：VMware ESX Serverソフトウェア
PowerEdgeブレード・サーバ、ファイバチャネル・スイッチ・モジュール、外付ファイバチャネル・スイッチを使ったSAN構成

※注6：直接通信する2台のスイッチ間では、少なくとも2経路のインター・スイッチ・リンク（ISL）を構成するよう推奨します。

現時点で動作確認が完了しているハードウェアとソフトウェア

当社がサポートする最新のESX ServerソフトウェアおよびVirtualCenter構成については、以下のURLをご参照ください。

http://www.dell.com/vmware

Dell|EMCがサポートするESX ServerソフトウェアおよびVirtualCenter向けのストレージ構成は、以下のURLに掲載されているEMCサポート・マトリックス（ESM）をご参照ください。

http://www.emc.com/horizontal/interoperability/

その他、動作保証外のデル構成については、以下のURLに掲載されているVMwareのシステム、I/O、SAN用互換ガイドをご覧ください。

http://www.vmware.com/support/pubs/
