ListBoxを使った画像表示と、MediaElementに動画を表示するサンプル

コントロールの配置

まず、要素のWidthに1920、Heightに1080と指定します。これは筆者のPCの解像度です。

次に、ツールボックスからデザイン画面上にMediaElementコントロールを1個、ListBoxコントロールを1個、Buttonコントロールを3個、ProgressBarコントロールを1個配置します。MediaElementのプロパティの[メディア]パネル内にある、AutoPlayプロパティのチェックを外して、自動的に再生されるのを禁じておきます。ButtonのContentプロパティには左から[PLAY][PAUSE][STOP]と指定しておきます。最初の状態では、これら3つのボタンのプロパティの[共通]パネル内にある、IsEnabledプロパティのチェックを外して使用不可としておきます。ProgressBarのBackgroundプロパティにRedを指定しておきます。各コントロールを配置すると図6のようになります。

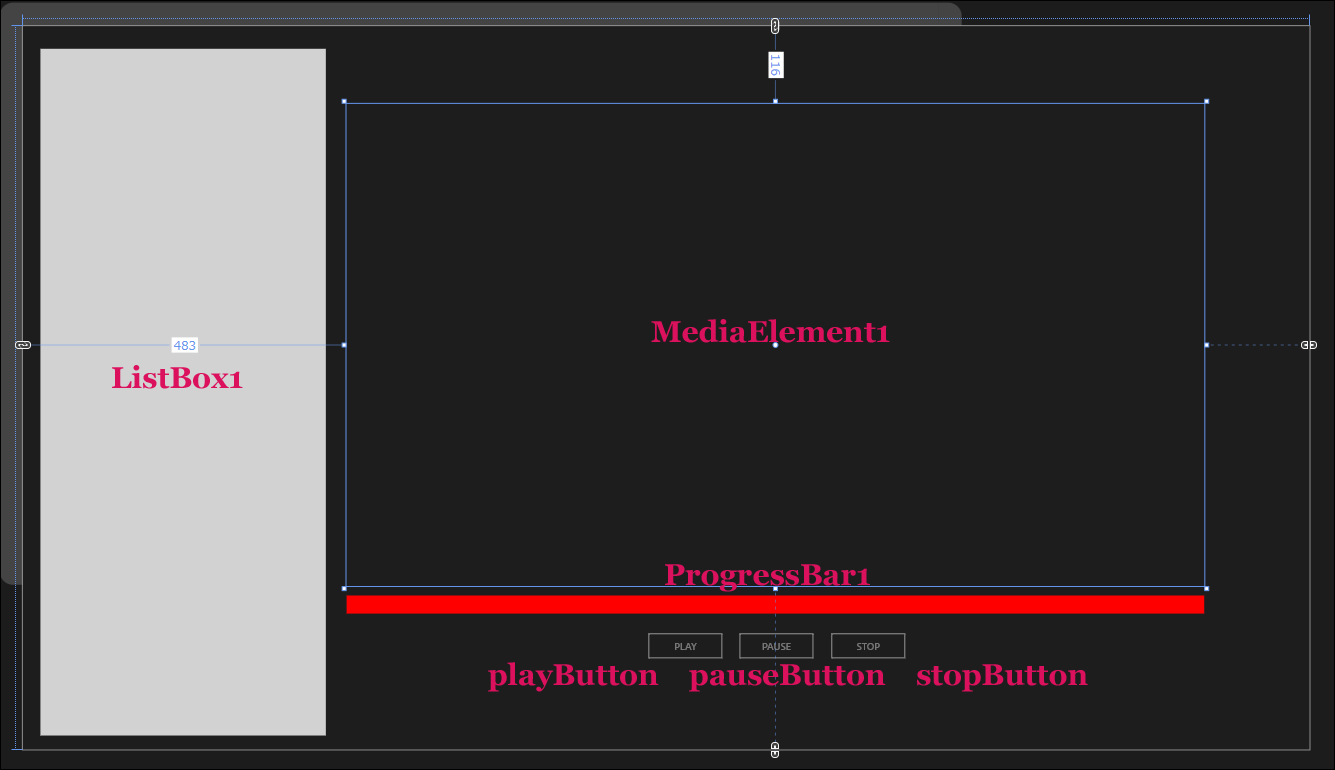

図6：各コントロールをレイアウトした（クリックで拡大）

書き出されるXAMLコードはリスト7になります。

リスト7　書き出されたXAMLコード(MainPage.xaml)

• （１）要素を配置しています。AutoPlayプロパティはFalseになっています。
• （２）要素を配置しています。
• （３）要素を3個配置しています。IsEnabledプロパティはFalseになっています。
• （４）要素を配置しています。BackgroundにRedを指定しています。

<Page
  x:Class="Win8_MediaElement.MainPage"
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
  xmlns:local="using:Win8_MediaElement"
  xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
  xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
  mc:Ignorable="d" Width="1920" Height="1080" >

  <Grid Background="{StaticResource ApplicationPageBackgroundThemeBrush}">
    <MediaElement x:Name="MediaElement1" HorizontalAlignment="Left" Height="720" Margin="483,116,0,0" VerticalAlignment="Top" Width="1280" AutoPlay="False" />■（１）
    <ListBox x:Name="ListBox1" HorizontalAlignment="Left" Height="1029" Margin="24,32,0,0" VerticalAlignment="Top" Width="430" FontFamily="Meiryo UI" FontSize="36" FontWeight="Bold"/>■（２）
    <Button x:Name="playButton" Content="PLAY" HorizontalAlignment="Left" Height="44" Margin="930,903,0,0" VerticalAlignment="Top" Width="117" IsEnabled="False"/>■（３）
    <Button x:Name="pauseButton" Content="PAUSE" HorizontalAlignment="Left" Height="44" Margin="1066,903,0,0" VerticalAlignment="Top" Width="117" IsEnabled="False"/>■（３）
    <Button x:Name="stopButton" Content="STOP" HorizontalAlignment="Left" Height="44" Margin="1203,903,0,0" VerticalAlignment="Top" Width="117" IsEnabled="False"/>■（３）
    <ProgressBar x:Name="ProgressBar1" HorizontalAlignment="Left" Height="27" Margin="483,850,0,0" VerticalAlignment="Top" Width="1280" Background="Red"/>■（４）
  </Grid>
</Page>

次に、ソリューションエクスプローラー内のMainWindow.xamlを展開して表示される、MainWindow.xaml.vbをダブルクリックしてリスト7のコードを記述します。

ロジックコードを記述する

リスト7　(MainWindow.xaml.vb)

Option Strict On

タイマーの機能を提供するクラスの含まれる、Windows.System.Threading名前空間をインポートします。

Imports Windows.System.Threading

Public NotInheritable Class MainPage
  Inherits Page

動画が最後まで再生されたかどうかを判別する、ブール型メンバ変数noを宣言します。

  Dim no As Boolean = False

タイマーを表すDispatcherTimerクラスの新しいインスタンスmyTimerを、メンバ変数として宣言します。

  Dim myTimer As New DispatcherTimer

ページがアクティブになった時の処理

XElement.LoadメソッドでXML文書ファイル(VideoFile.xml)を読み込みます。

文字列型の新しいリストである、videoFileNameを作成します。

読み込んだXML文書内から、Descendants メソッドで、子孫要素であるすべての 要素のコレクションに対して、各要素を変数 result に格納しながら、以下の処理を行います。

リストであるvideoFileNameオブジェクトにAddメソッドで要素の値を追加していきます。ListBoxのItemsSourceプロパティにvideoFileNameオブジェクトを指定します。これで、ListBox内に動画のファイル名一覧が表示されます。

  Protected Overrides Sub OnNavigatedTo(e As Navigation.NavigationEventArgs)
    Dim xmldoc As XElement = XElement.Load("VideoFile.xml")
    Dim videoFileName As New List(Of String)
    For Each result In From c In xmldoc.Descendants("FileName") Select c
      videoFileName.Add(result.Value)
    Next
    ListBox1.ItemsSource = videoFileName
  End Sub

ListBoxから任意の動画ファイル名が選択された時の処理

MediaElementのSourceプロパティに、ListBoxから選択された動画のファイル名に、動画を配置している” ms-appx:///Movies/"の文字列を連結して指定します。[PLAY][PAUSE][STOP]ボタンの使用を可能にします。

  Private Sub ListBox1_SelectionChanged(sender As Object, e As SelectionChangedEventArgs) Handles ListBox1.SelectionChanged
    ProgressBar1.Value = 0
    MediaElement1.Source = Nothing
    MediaElement1.Source = New Uri("ms-appx:///Movies/" & ListBox1.SelectedItem.ToString, UriKind.Absolute)
    playButton.IsEnabled = True
    pauseButton.IsEnabled = True
    stopButton.IsEnabled = True
  End Sub

[PLAY]ボタンがクリックされた時の処理

ブール型のメンバ変数noがTrueの場合、つまり、動画が最後まで再生し終わった場合には、MediaElementのPositionプロパティに、時間間隔を「0」に戻すよう指定します。動画が開始時の状態になります。最初から再生されます。

動画を再生し、[PLAY]ボタンを使用不可に、[PAUSE]と[STOP]ボタンの使用を可能にします。

AddHandlerステートメントでタイマーの経過とともに発生するTickイベントに、myTimer_Tickイベントハンドラを追加します。タイマーを開始します。これによってProgressBarの目盛が進行します。

  Private Sub playButton_Click(sender As Object, e As RoutedEventArgs) Handles playButton.Click
    If no = True Then
      MediaElement1.Position = TimeSpan.FromSeconds(0)
      no = False
    End If
    MediaElement1.Play()
    playButton.IsEnabled = False
    pauseButton.IsEnabled = True
    stopButton.IsEnabled = True

    AddHandler myTimer.Tick, AddressOf myTimer_Tick
    myTimer.Start()
  End Sub

[PAUSE]ボタンがクリックされた時の処理

動画の再生を休止します。[PLAY]ボタンを使用可能にし、[PAUSE][STOP]ボタンの使用を不可とします。

  Private Sub pauseButton_Click(sender As Object, e As RoutedEventArgs) Handles pauseButton.Click
    MediaElement1.Pause()
    playButton.IsEnabled = True
    pauseButton.IsEnabled = False
    stopButton.IsEnabled = False
  End Sub

[STOP] ボタンがクリックされた時の処理

動画の再生を停止します。[PLAY]ボタンの使用を可能とし、[PAUSE][STOP]ボタンの使用を不可とします。

  Private Sub stopButton_Click(sender As Object, e As RoutedEventArgs) Handles stopButton.Click
    MediaElement1.Stop()
    playButton.IsEnabled = True
    pauseButton.IsEnabled = False
    stopButton.IsEnabled = False
  End Sub

タイマーの経過とともに発生するイベント

ProgressBarの値に、現在再生されている動画の継続時間を指定します。これで、動画の再生に伴ってProgressBarが進行します。

  Private Sub myTimer_Tick(sender As Object, e As Object)
    Try
      ProgressBar1.Value = MediaElement1.Position.TotalSeconds / MediaElement1.NaturalDuration.TimeSpan.TotalSeconds * 100
    Catch
      Exit Sub
    End Try
  End Sub

ProgressBarの上をタップした時の処理

GetPositionメソッドで、MediaElementの現在の位置を取得します。

変数mySecondにProgressBar上でタップした位置の値を格納します。

秒数を指定できるFromSecondsメソッドに、mySecond変数の値を指定し、MediaElementのPositionプロパティの値とします。これで、ProgressBar上でタップされた時、タップされた位置までProgressBarを進め、動画もその時間まで進行させます。

  Private Sub ProgressBar1_Tapped(sender As Object, e As TappedRoutedEventArgs) Handles ProgressBar1.Tapped
    Dim myPoint As New Point
    myPoint = e.GetPosition(MediaElement1)
    Dim mySecond As Double = (MediaElement1.NaturalDuration.TimeSpan.TotalSeconds * (myPoint.X / ProgressBar1.ActualWidth))
    MediaElement1.Position = TimeSpan.FromSeconds(mySecond)
  End Sub

動画の再生が終わった時の処理

[PLAY]ボタンの使用を可能にし、[PAUSE][STOP]ボタンの使用を不可とします。ブール型メンバ変数の値をTrueに指定します。タイマーを停止します。

  Private Sub MediaElement1_MediaEnded(sender As Object, e As RoutedEventArgs) Handles MediaElement1.MediaEnded
    playButton.IsEnabled = True
    pauseButton.IsEnabled = False
    stopButton.IsEnabled = False
    no = True
    myTimer.Stop()
  End Sub
End Class

スタート画面に表示するタイルは作成しませんでしたが、作成したい方は「フリップビューで画像を切り替える」を参考に作ってみたらいかがでしょうか。以後、スタートページに表示するタイルの作成は省略させて頂きますので、ご了承ください。

今回はここまでです。ありがとうございました。
