「AWS EKS」でKubernetesクラスターを構築してコンテナアプリケーションをデプロイしてみよう

はじめに

第13回では「GitHub Actions」から「AWS ECR」にコンテナイメージをプッシュする方法を学びました。これでコンテナイメージの保存場所は確保できましたが、実際にアプリケーションを本番環境で動かすには、コンテナを実行・管理する基盤が必要です。

単純なアプリケーションであれば、EC2インスタンスでDockerを直接実行することも可能です。しかし、以下のような要件が出てくると、手動での管理は困難になります。

1. スケーラビリティ
   例えば、ECサイトでセール時にアクセスが集中した際に、手動でサーバーを増やしていては間に合わないため、負荷の増加に応じて自動的にコンテナの数を増やす仕組みが必要
2. 高可用性
   コンテナやノードに障害が発生した場合、人間が手動で再起動するまでサービスが停止してしまうようでは本番運用には耐えられない。仮に深夜にアプリケーションがクラッシュしても自動的に別のノードで再起動し、サービスを復旧できるようにしておく必要がある
3. ゼロダウンタイムデプロイ
   アプリケーションをバージョンアップする際はユーザーへの影響が出ないよう、サービスを停止せずに切り替えられるのが理想であるため、無停止で段階的に新バージョンをリリースできる仕組みが必要
4. リソース効率
   1台のサーバーに1つのアプリケーションだけを割り当てるのはリソースの利用効率が悪く、インフラコストも高くなる。限りあるサーバーリソースを無駄なく使い切るためには、複数のアプリケーションを効率的に配置するスケジューラーが必要
5. 統一された運用
   環境ごとに管理手順が異なっていると、ミスを起こすリスクも高まる。開発環境、ステージング環境、本番環境それぞれで同じデプロイ・管理方法を適用できるのが理想

これらの課題を解決するために「コンテナオーケストレーションツール」が必要になります。その中でも「Kubernetes」はGoogleが長年培ったコンテナ運用のノウハウをオープンソース化したもので、業界標準として広く採用されています。

しかし、Kubernetesクラスターを自前で構築・運用するのは容易ではありません。コントロールプレーンの冗長化、etcdのバックアップ、バージョンアップデート、セキュリティパッチの適用など、多くの運用タスクが発生します。

「AWS EKS(Elastic Kubernetes Service)」)は、こうしたKubernetesの運用負荷を大幅に軽減するマネージドサービスです。AWSがコントロールプレーンの管理を担当し、開発者はアプリケーションのデプロイと運用に集中できます。

本記事では、第13回でECRにプッシュしたコンテナイメージを実際にEKS上で動かす手順を解説します。

EKSとは

AWS EKSは、AWSが提供するマネージド型Kubernetesサービスです。Kubernetesのコントロールプレーンを自動的に管理し、高可用性、セキュリティ、スケーラビリティを提供します。

Kubernetesの基本概念

EKSを理解するには、まずKubernetesの基本的なコンポーネントを押さえておく必要があります。

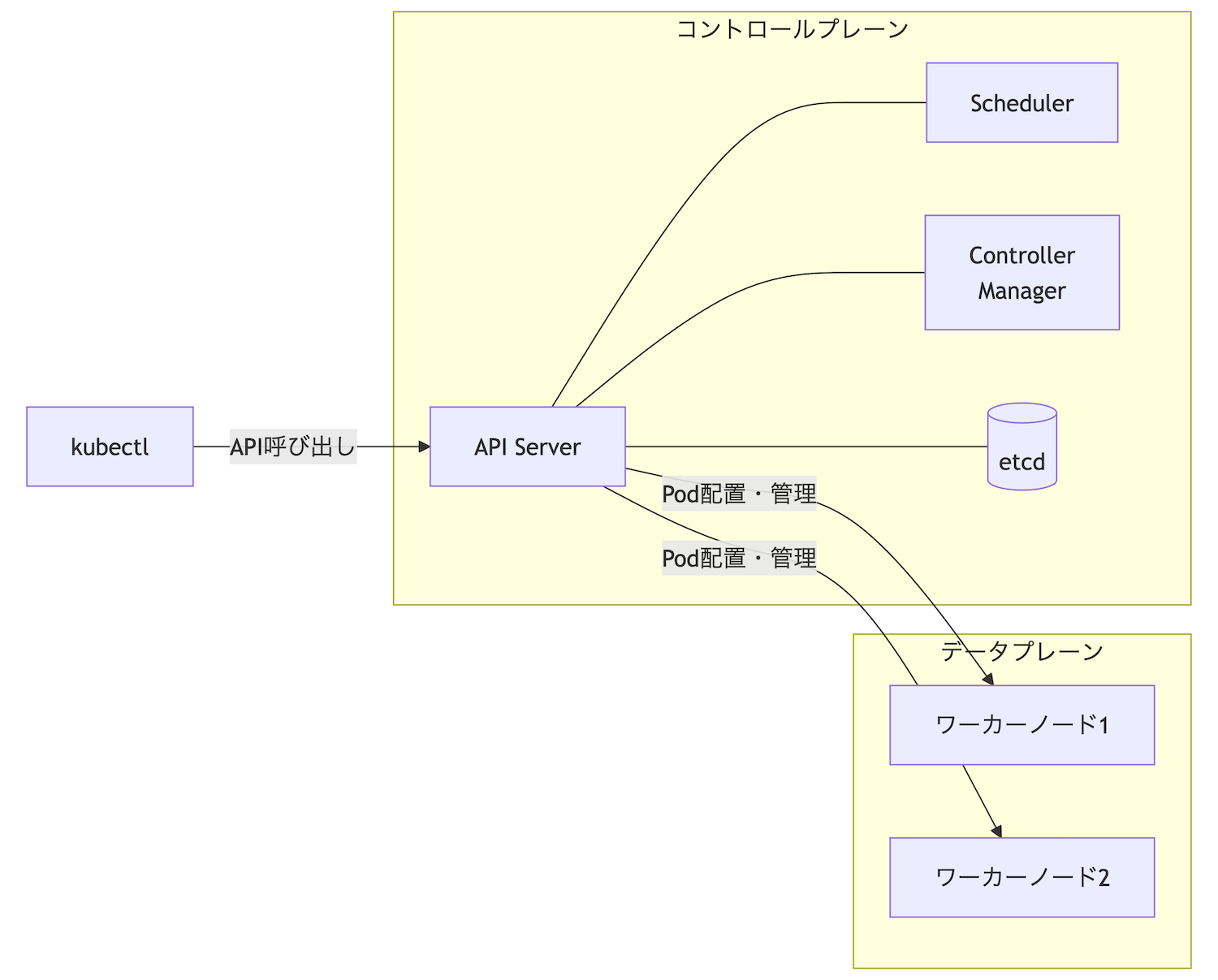

コントロールプレーンとデータプレーン
Kubernetesクラスターは、大きく2つの部分で構成されます。

• コントロールプレーン
  クラスター全体を管理する「司令塔」でAPI Server、Scheduler、Controller Managerなどが含まれる
• データプレーン(ワーカーノード)
  実際にコンテナが動作するサーバー。1つ以上のサーバーをワーカーノードとしてKubernetesに追加できる


Kubernetesの主要なオブジェクト

• Pod
  PodはKubernetesにおける最小の実行単位。Kubernetesはコンテナを直接実行するのではなく、Podと呼ばれる箱のようなものにコンテナを詰めてデプロイする。Podには1つ以上のコンテナを詰めることができる
• Deployment
  DeploymentはPodをデプロイするための設定。Podをいくつデプロイしたいのか、Podがクラッシュした時に再実行するのかなど、Podをコントロールするための設定が書かれている
• Service
  Kubernetesにおいて、Podはいつでも作り直される可能性がある。Podは再作成されるとIPアドレスが変わってしまうため、PodのIPアドレスを使って直接アクセスしようとするのは悪手となる。Serviceは対象となるPodの集まりに固定したアクセス先を提供するもので、PodのIPアドレスを意識せずにアクセスが可能となる。また、同じアプリのPodが複数ある場合はServiceが自動的にリクエストを振り分ける
• Namespace
  NamespaceはKubernetesを整理するための部屋のようなもの。例えば、1つのKubernetesに開発とステージングの2環境をデプロイするとしたとき、開発とステージングをNamespace(部屋)で分けることでリソースを整理して管理できる。また、別のNamespaceであれば同じ名前のPodやServiceも作成できるため、環境ごとに同じ名前を使い回せる
• ConfigMap
  ConfigMapはアプリの設定情報を保存する場所で、データベースの接続先や環境ごとに変わる設定値などをコンテナイメージとは別に管理できる。これにより、同じコンテナイメージを使いながら環境ごとに異なる設定を適用できる
• Secret
  Secretはパスワードやトークンなどの機密情報を保存する場所です。ConfigMapと似ていますが、機密情報を扱うため暗号化して保存されます。データベースのパスワードやAPI キーなど、コードに直接書きたくない情報を安全に管理できます。

ここまでに説明したオブジェクト以外にも、Kubernetesでは様々なオブジェクトが実装されています。詳細は「Kubernetesのコンセプト」をご確認ください。

EKSの特徴

EKSはKubernetesのコントロールプレーンや一部のワーカーノードをAWSが管理します。従来のKubernetesを真面目に運用しようと思うと、コントロールプレーンやワーカーノードの冗長化、障害が発生したサーバーの切り離しや復旧、定期的なアップグレードなど、多くの運用タスクが発生します。

しかし、EKSを使用することでこれらのタスクをAWSが自動で行ってくれます。複数のアベイラビリティーゾーン(AZ)に自動的にサーバーを配置したり、障害発生時の自動復旧、セキュリティパッチの適用、バージョンアップグレードなどをAWSに任せられるということです。また、AWSのサービスと親和性が高く、EKSとその他のサービスを簡単に連携できます。

EKSでは3つのノードタイプからワーカーノードを選択できます。1つ目はAWSがワーカーノードを管理するマネージドノードグループ、2つ目は自分でEC2を管理するセルフマネージドノード、3つ目がサーバーレスでPodを実行するFargateです。

詳細は、AWSの公式ドキュメント「コンピューティングを管理する」をご確認ください。

本記事では、最も一般的なマネージドノードグループを使用します。

EKSの料金

EKSの料金は以下で構成されます。

• コントロールプレーン: 1クラスターあたり0.10ドル/時間(約73ドル/月)
• ワーカーノード: 使用するEC2インスタンスの料金
• データ転送: 通常のAWSデータ転送料金

詳細は、こちらもAWSの公式ドキュメント「Amazon EKSの料金」をご確認ください。

EKSクラスターの構築

EKSクラスターを構築するには、以下の手順が必要です。

1. IAMロールの作成
2. VPCの準備
3. EKSクラスターの作成
4. ノードグループの作成

前提条件

EKSを利用するには、前提として以下のものが必要となります。

• AWSアカウント(第13回で作成済み)
• kubectl(Kubernetesのコマンドラインツール)
• AWS CLI(バージョン2推奨)

kubectlのインストール
ローカルマシンにkubectlをインストールします。インストール方法とセットアップ手順は、使用しているOSに応じて公式ドキュメントを参照してください。
【kubectlのインストールおよびセットアップ】

インストール後、以下のコマンドでバージョンを確認できます。

 kubectl version --client

AWS CLIのインストール
AWS CLIをインストールします。インストール方法、認証情報の設定、基本的な使い方については公式ドキュメントを参照してください。
【AWS CLIのインストールまたは更新】
【AWS CLI の設定】

認証情報は、以下のコマンドで設定します。

aws configure

アクセスキーID、シークレットアクセスキー、デフォルトリージョン、出力形式を入力します。詳細は上記のドキュメントを参照してください。

ステップ1: IAMロールの作成

EKSクラスターとノードグループが使用するIAMロールを作成します。

1. EKSクラスター用IAMロール
   EKSクラスターがAWSリソースを管理するために必要なロールです。
   【Amazon EKS クラスター IAM ロール】
   1. IAMコンソールを開く
   2. 「ロール」→「ロールを作成」
   3. 信頼されたエンティティタイプ: 「AWSのサービス」
   4. ユースケース: 「EKS」→「EKS - Cluster」を選択
   5. ポリシー: 「AmazonEKSClusterPolicy」が自動選択される
   6. ロール名: EKSClusterRole

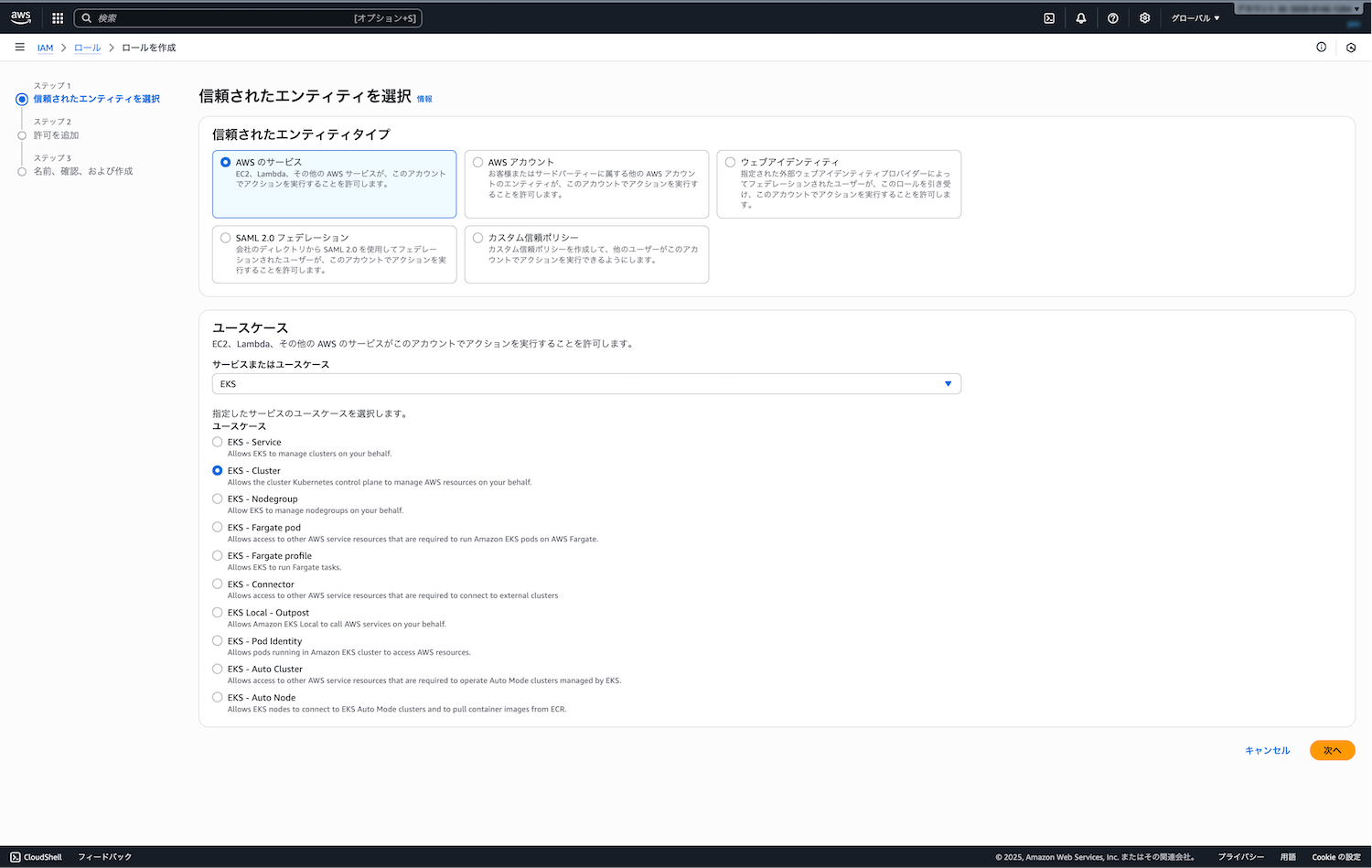

   ユースケースの選択

2. ノードグループ用IAMロール
   ワーカーノードがECRからイメージをpullしたり、CloudWatchにログを送信するために必要なロールです。
   【Amazon EKS ノード IAM ロール】
   1. IAMコンソールで「ロールを作成」
   2. 信頼されたエンティティタイプ: 「AWSのサービス」
   3. ユースケース: 「EC2」を選択
   4. ポリシー: 以下の3つを選択
      • AmazonEKSWorkerNodePolicy
      • AmazonEC2ContainerRegistryReadOnly
      • AmazonEKS_CNI_Policy
   5. ロール名: EKSNodeRole

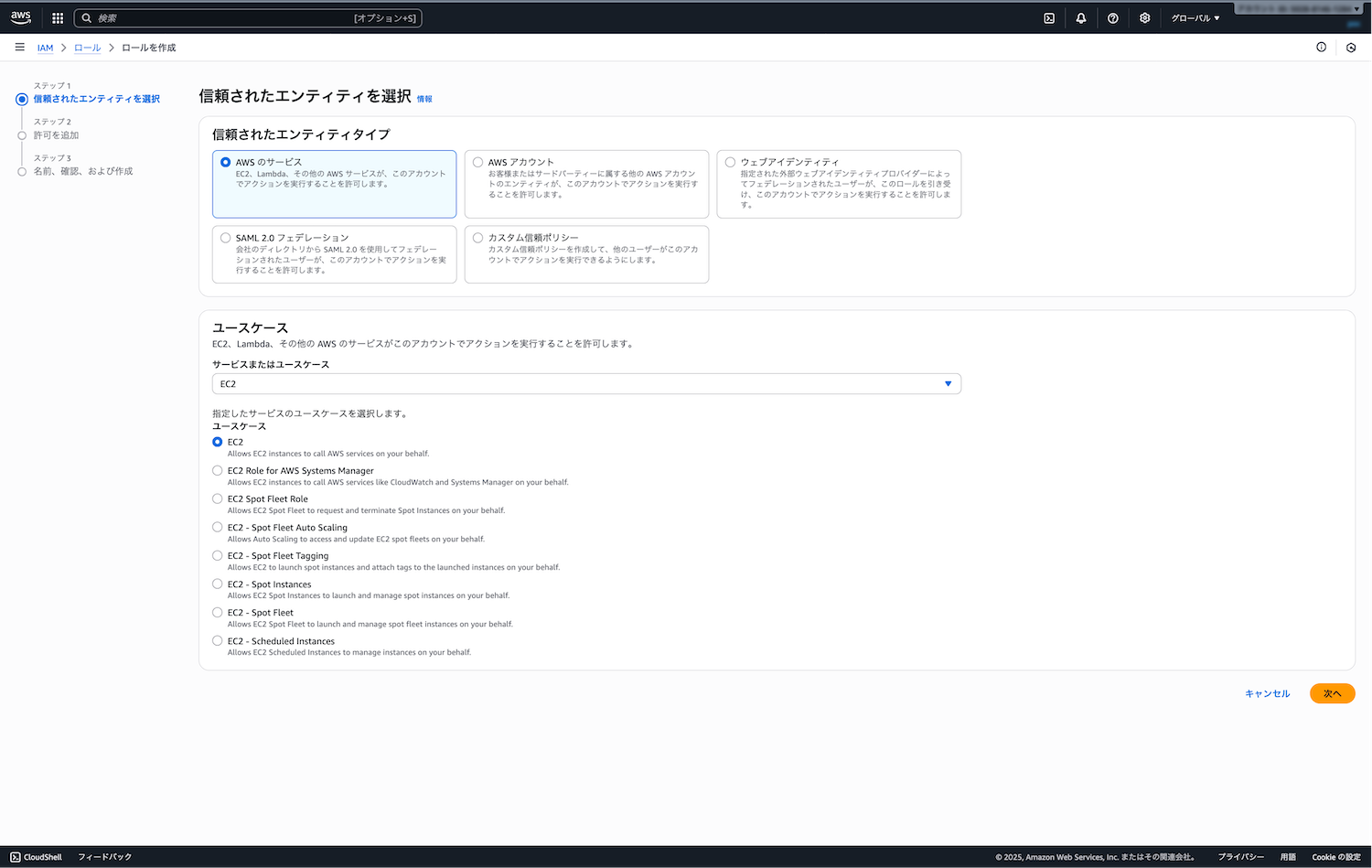

   ユースケースの選択

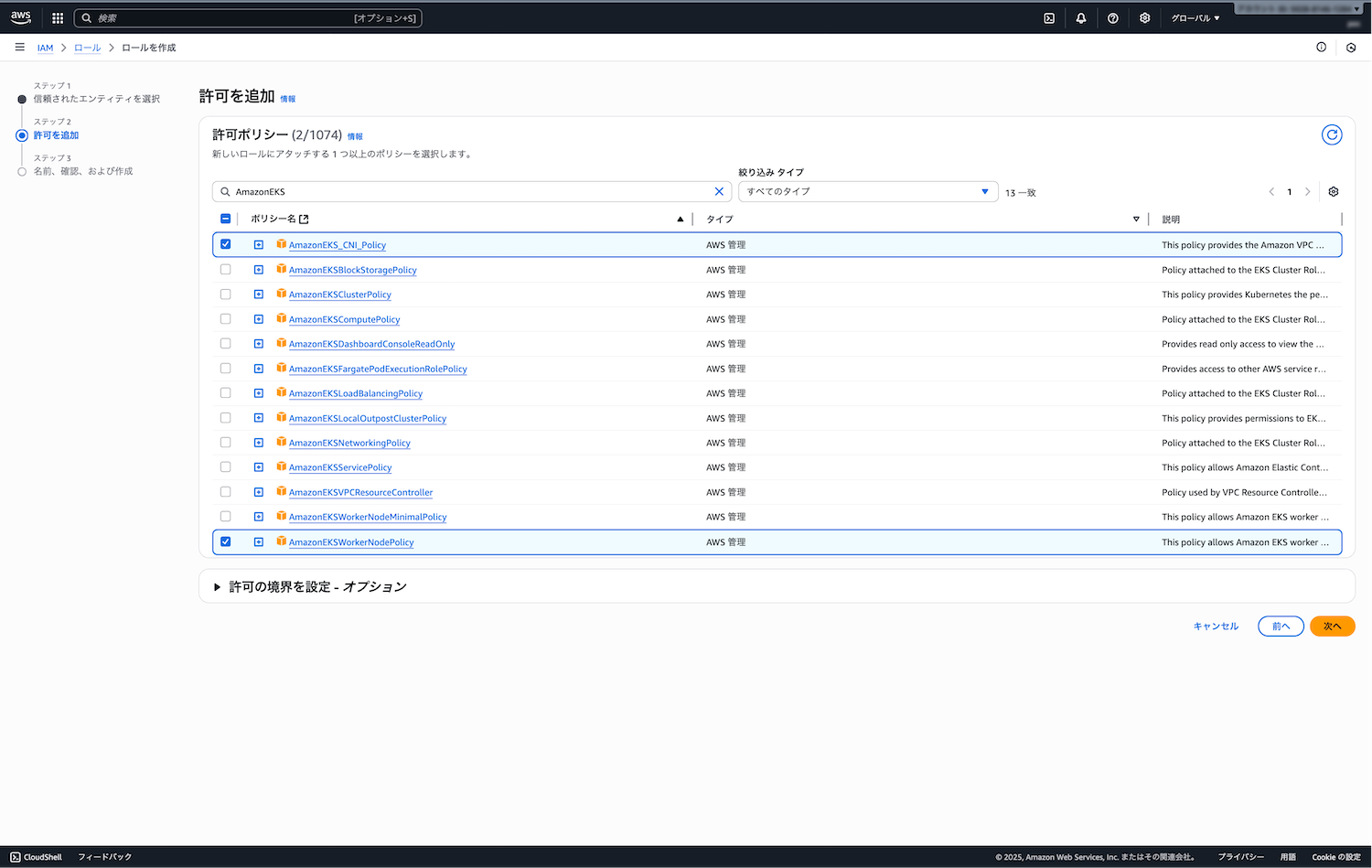

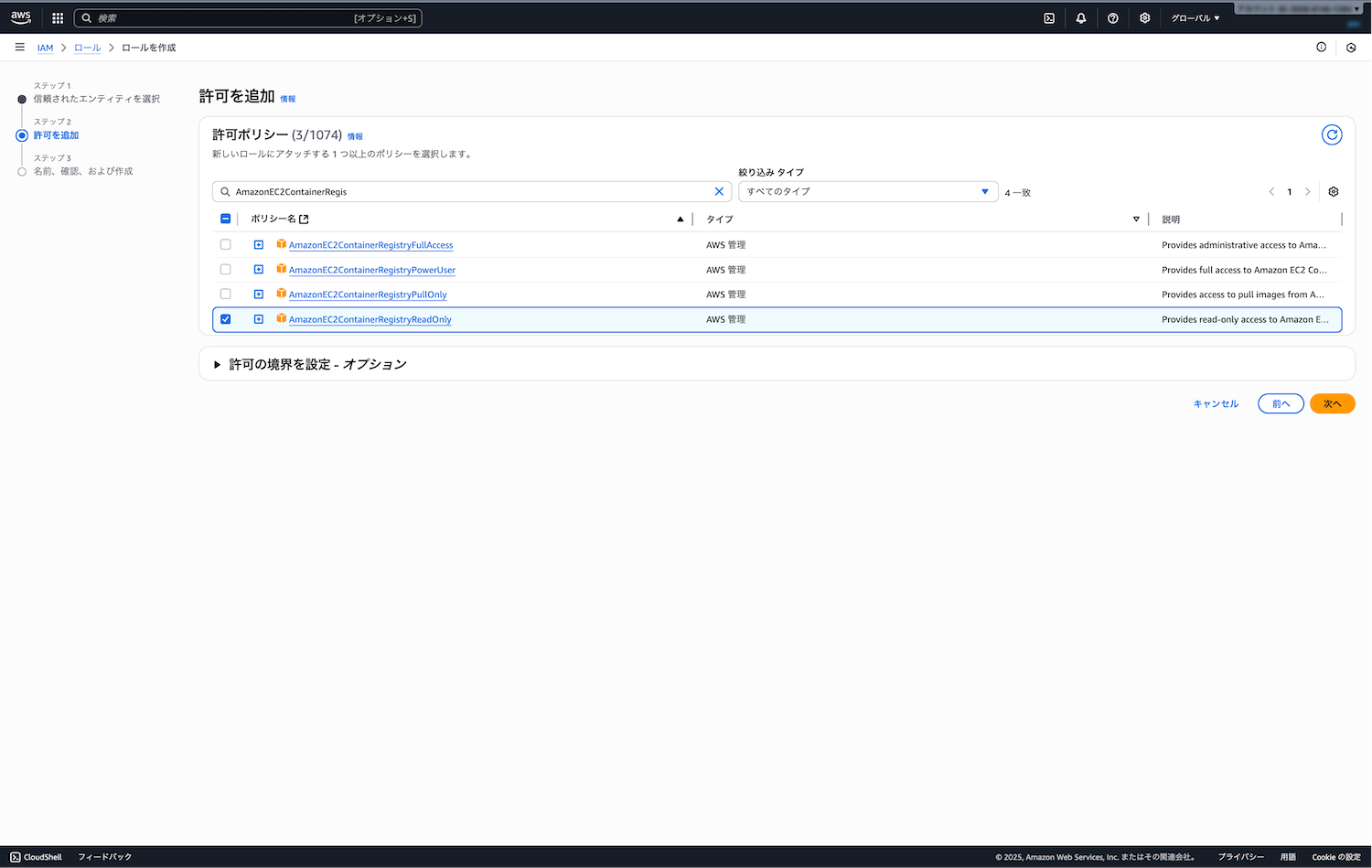

   ポリシーの選択



   ポリシーの選択

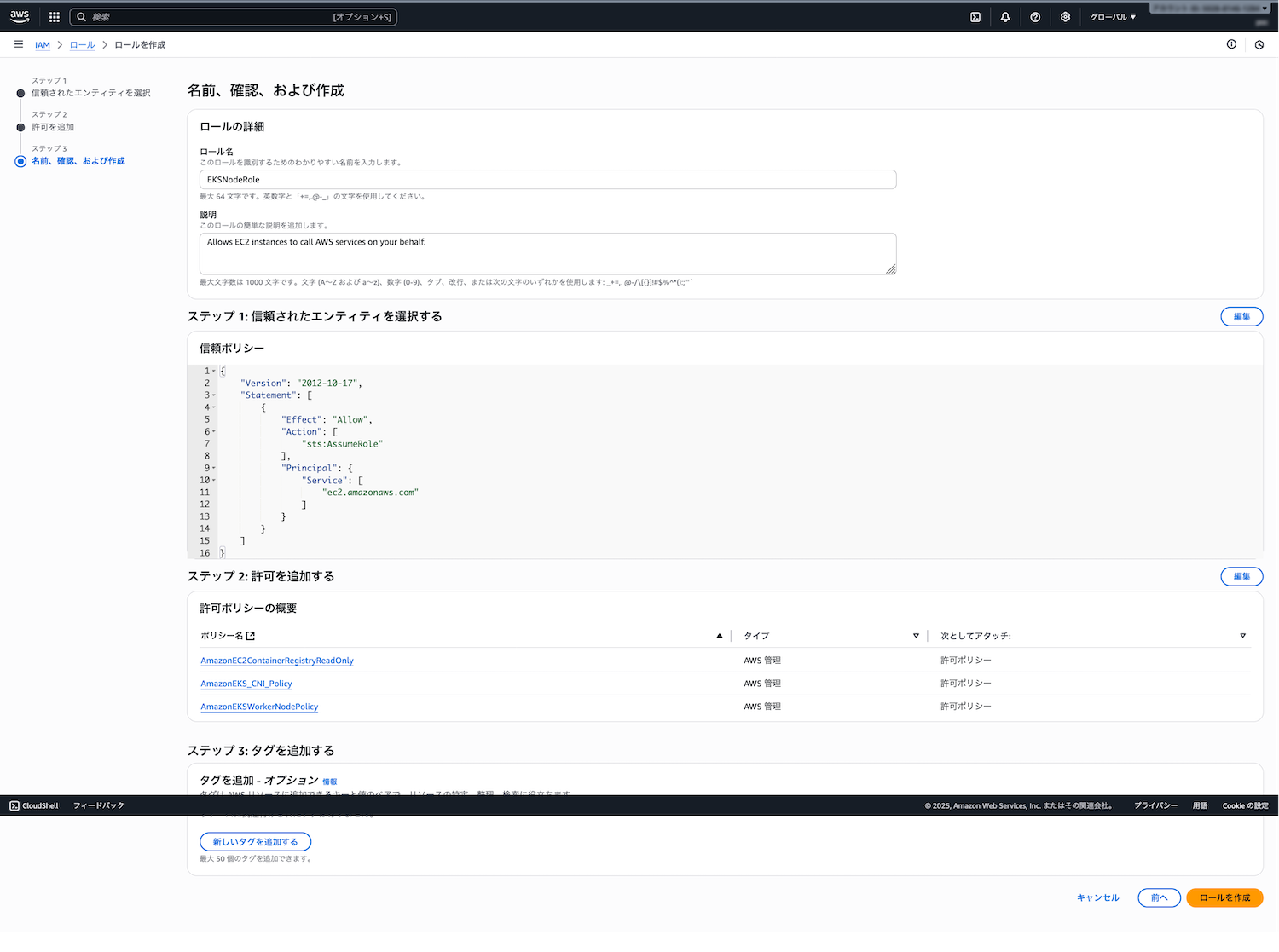

   確認画面

ステップ2: VPCの準備

EKSクラスターを配置するVPCが必要です。既存のVPCを使用することもできますが、ここではAWSが提供するCloudFormationテンプレートで新規VPCを作成します。
【Amazon EKS VPC の作成】

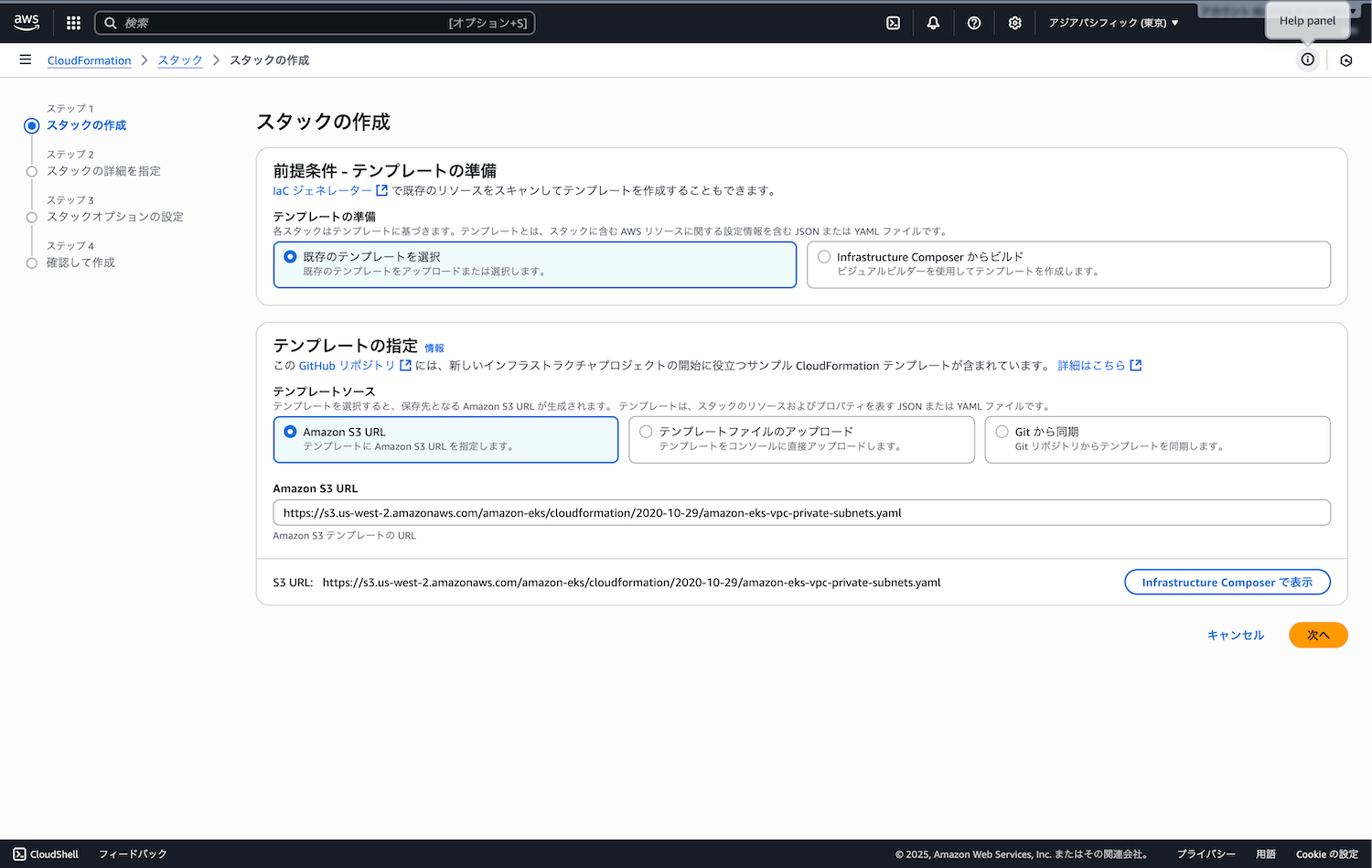

1. CloudFormationコンソールを開く
2. 「スタックの作成」
3. テンプレートURL: AWSが提供するVPCテンプレートを指定

   https://s3.us-west-2.amazonaws.com/amazon-eks/cloudformation/2020-10-29/amazon-eks-vpc-private-subnets.yaml

4. スタック名: eks-vpc
5. 作成を実行

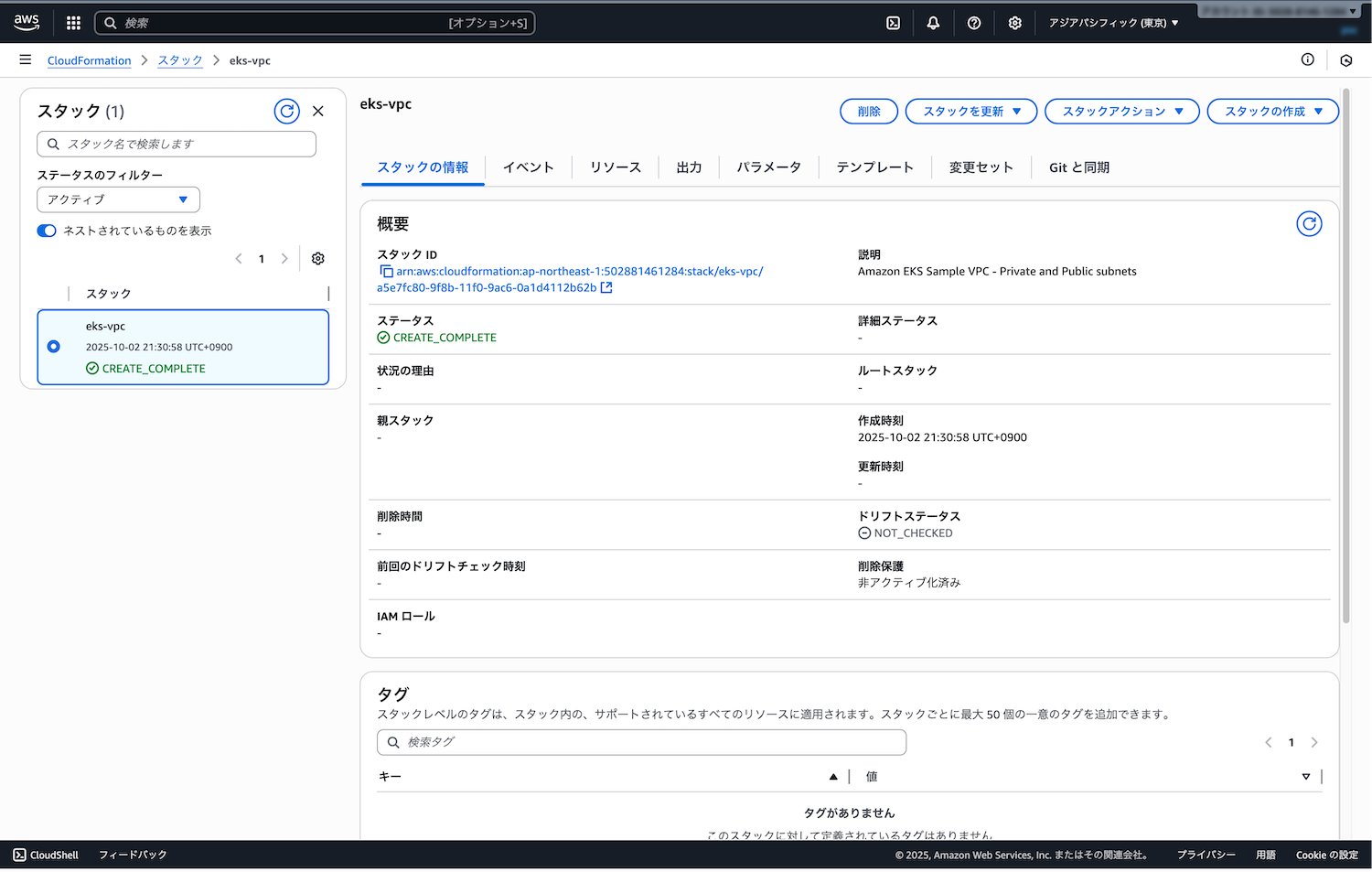

スタックの作成が完了すると、スタックのステータスが「CREATE_IN_PROGRESS」から「CREATE_COMPLETE」に変わります。

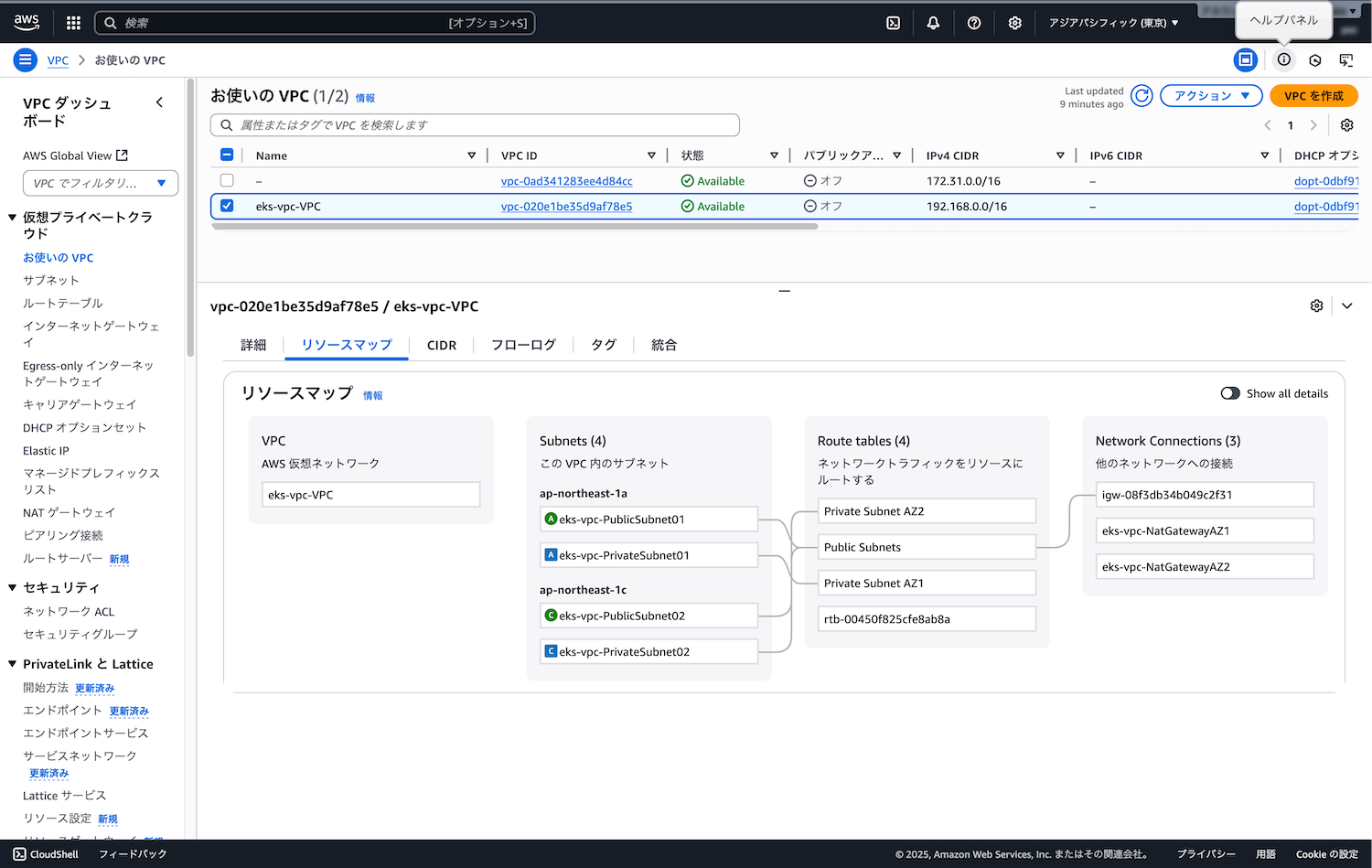

作成されたVPCには、パブリックサブネットとプライベートサブネットが2つのAZに配置されます。

ステップ3: EKSクラスターの作成

それでは、EKSクラスターを作成します。
【Amazon EKS クラスターの作成】

1. EKSコンソールを開く
2. 「クラスターを作成」

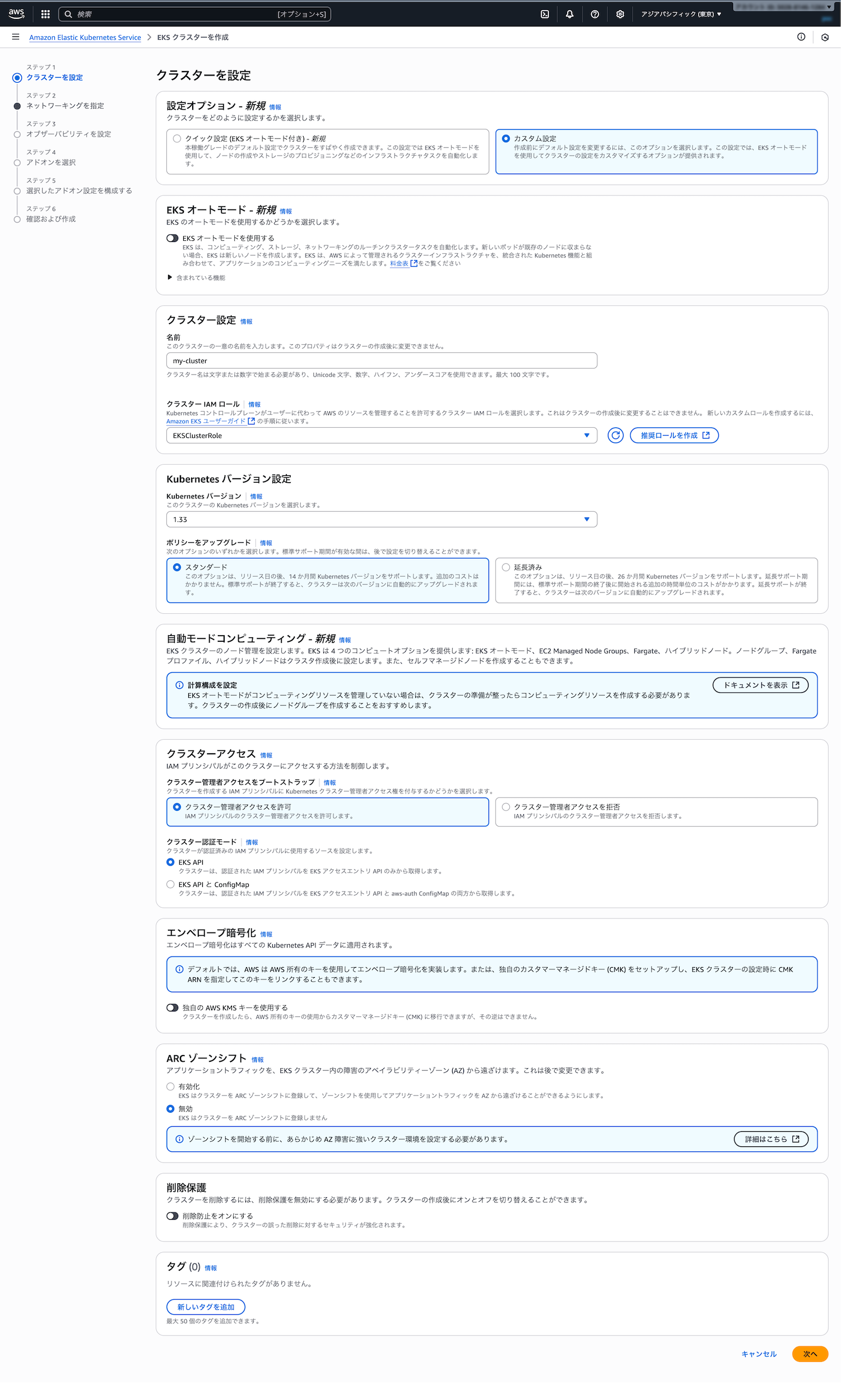

3. 以下を設定
   • クラスターを設定:
     • 設定オプション: カスタム設定
     • EKSオートモード: オフ
     • クラスター名: my-cluster
     • Kubernetesバージョン: 最新(例: 1.33)
     • クラスターサービスロール: EKSClusterRole

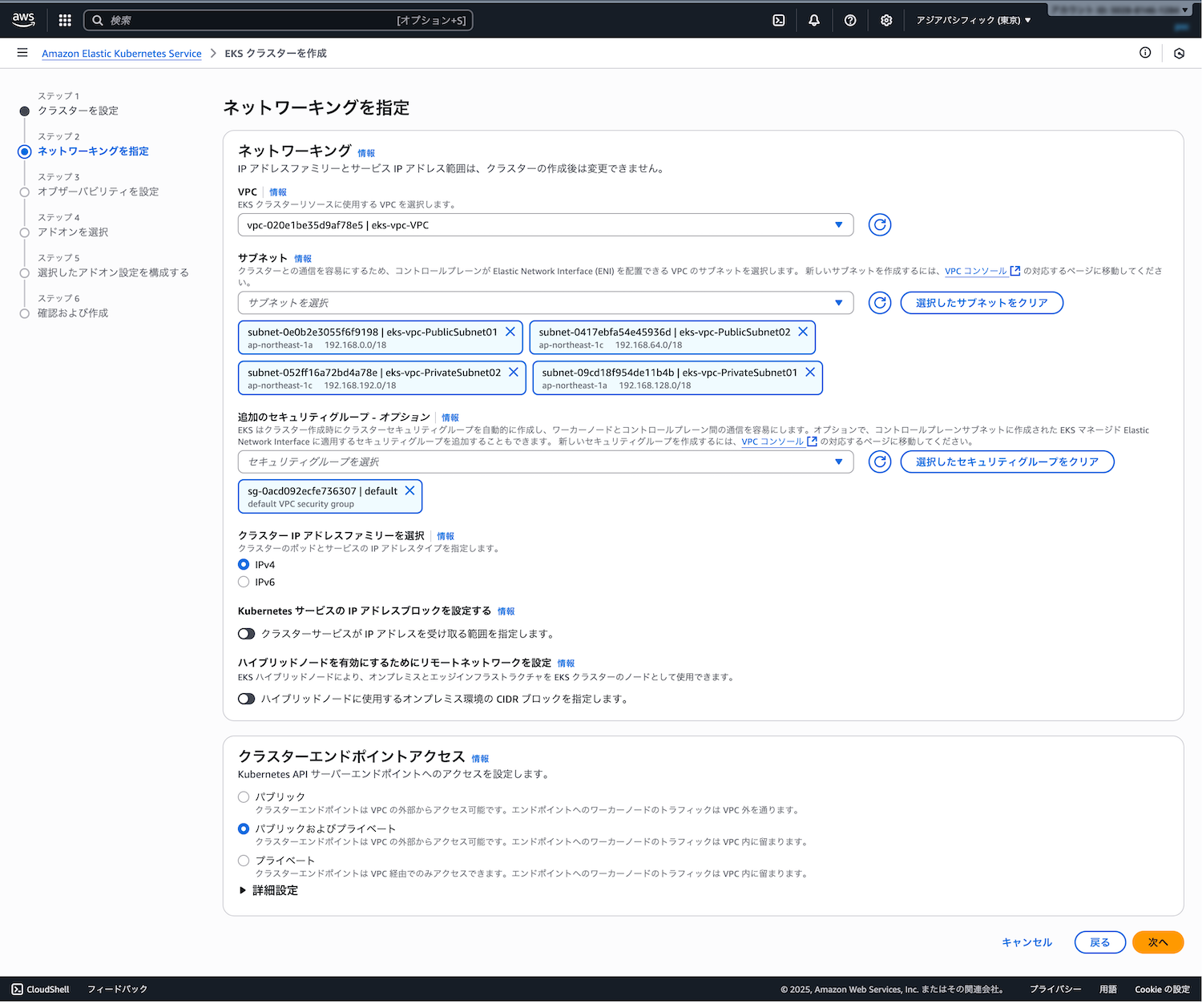

   • ネットワーキング:
     • VPC: 作成したeks-vpc
     • サブネット: すべて選択
     • セキュリティグループ: デフォルト
     • クラスターエンドポイントアクセス: 「パブリックおよびプライベート」
   • コントロールプレーンのログ記録: 必要に応じて有効化
4. 「作成」をクリック

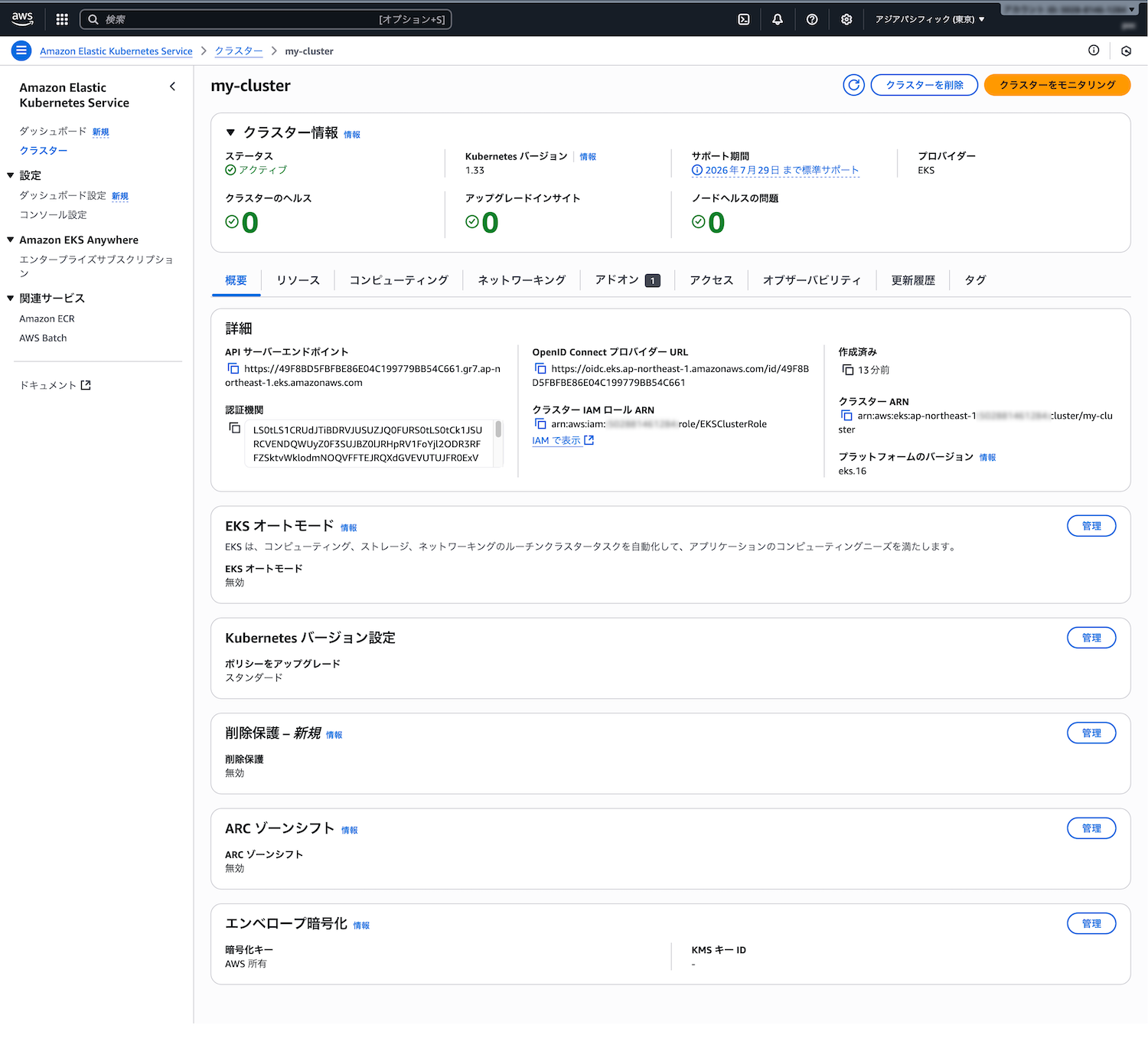

クラスターの作成には10〜15分程度かかります。ステータスが「アクティブ」になるまで待ちます。

ステップ4: kubectlの設定

作成したEKSクラスターへkubectlでアクセスできるように設定します。

aws eks update-kubeconfig --region ap-northeast-1 --name my-cluster

接続確認:

kubectl get svc

※svcはserviceのショートネームです。kubectl get serviceと同じ意味です。他のリソースのショートネームはkubectl api-resourcesで確認できます。

以下のような出力が表示されれば成功です。

NAME         TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   10.100.0.1   <none>        443/TCP   10m

以下のようなエラーが出る場合は、EKSを作成したユーザーとaws eks update-kubeconfigを実行したユーザーが違うことに起因します。

E1002 22:11:15.449068   95521 memcache.go:265] "Unhandled Error" err="couldn't get current server API group list: the server has asked for the client to provide credentials"

コマンドを実行したユーザーもEKSにアクセスできるように設定します。

1. EKSコンソールで作成したクラスター(my-cluster)を開く
2. 「アクセス」タブ→IAM アクセスエントリから「作成」をクリック
3. 以下を設定
   • IAM アクセスエントリを設定
     • IAM プリンシパル: アクセスを許可するIAMユーザー
   • アクセスポリシーを追加
     • ポリシー名: AmazonEKSClusterAdminPolicy
     • 「ポリシーを追加」をクリック
   • 「作成」をクリック

操作が完了したら、再度kubectl get svcを実行してみてください。

ステップ5: ノードグループの作成

コンテナを実行するワーカーノードを追加します。

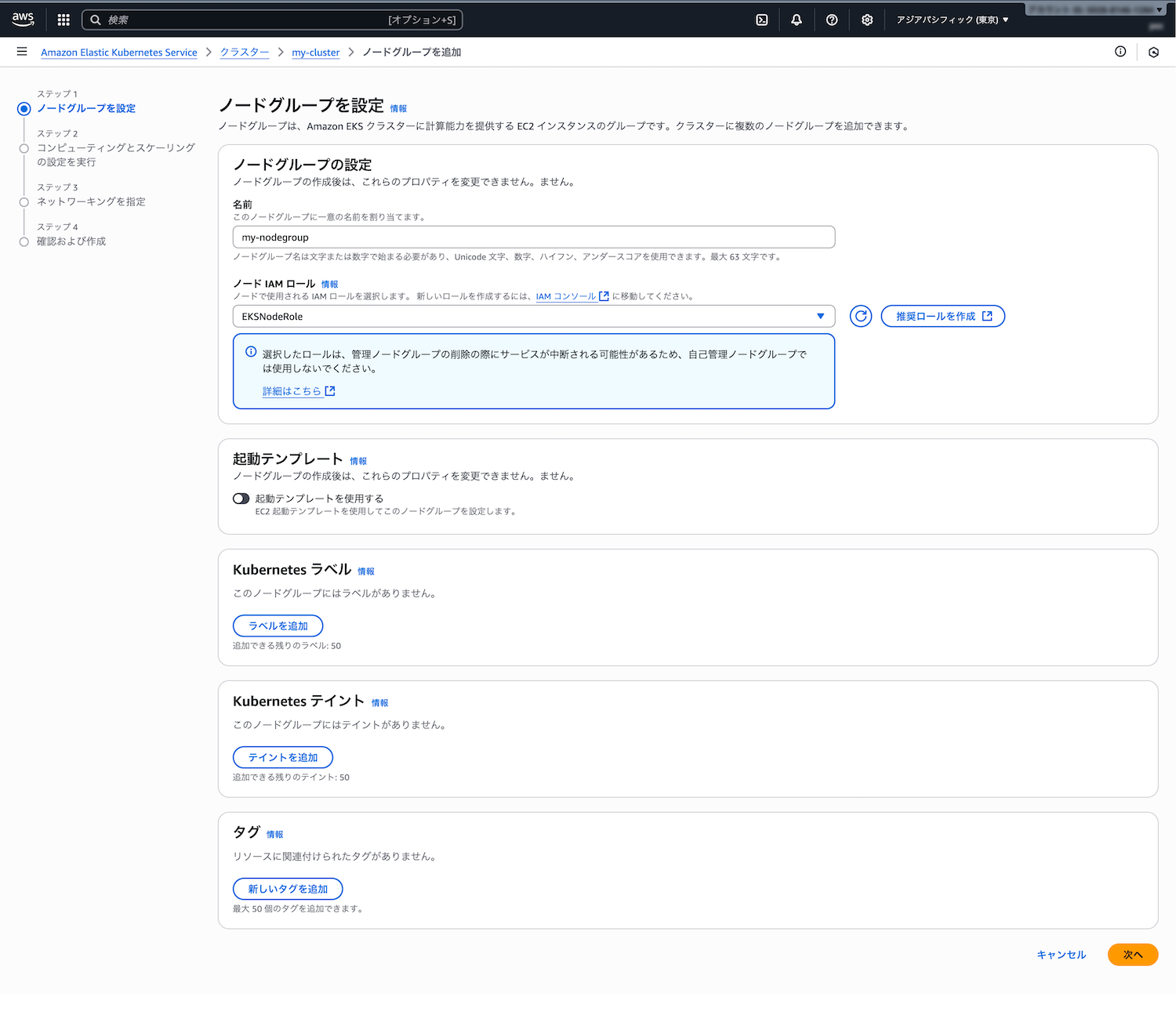

【マネージドノードグループの作成】

1. EKSコンソールで作成したクラスター(my-cluster)を開く
2. 「コンピューティング」タブ→「ノードグループを追加」

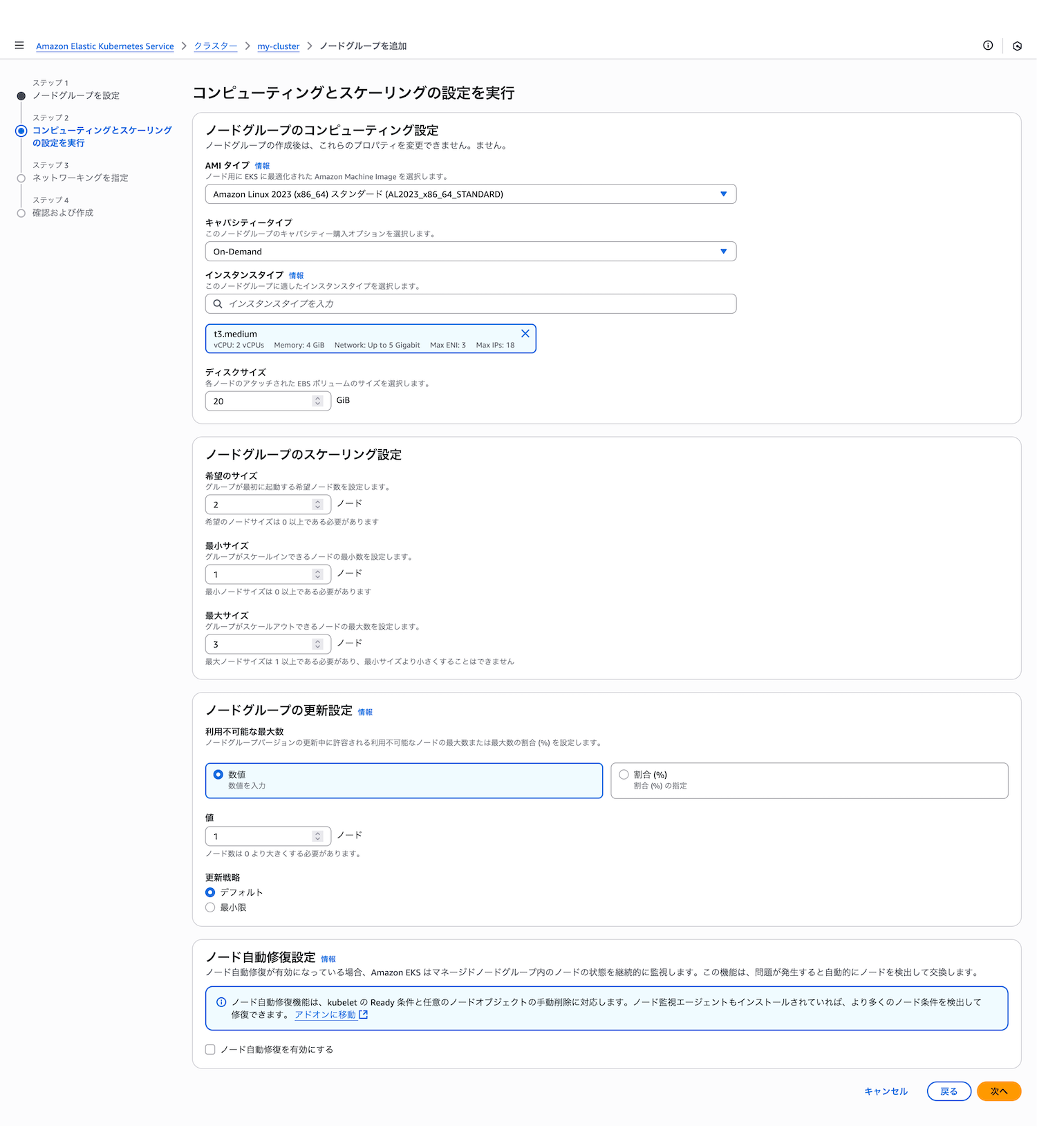

3. 以下を設定
   • ノードグループ名: my-nodegroup
   • ノードIAMロール: EKSNodeRole
   • AMIタイプ: Amazon Linux 2023(デフォルト)
   • インスタンスタイプ: t3.medium(検証用)
   • ディスクサイズ: 20GB
   • スケーリング設定:
     • 必要なサイズ: 2
     • 最小サイズ: 1
     • 最大サイズ: 3

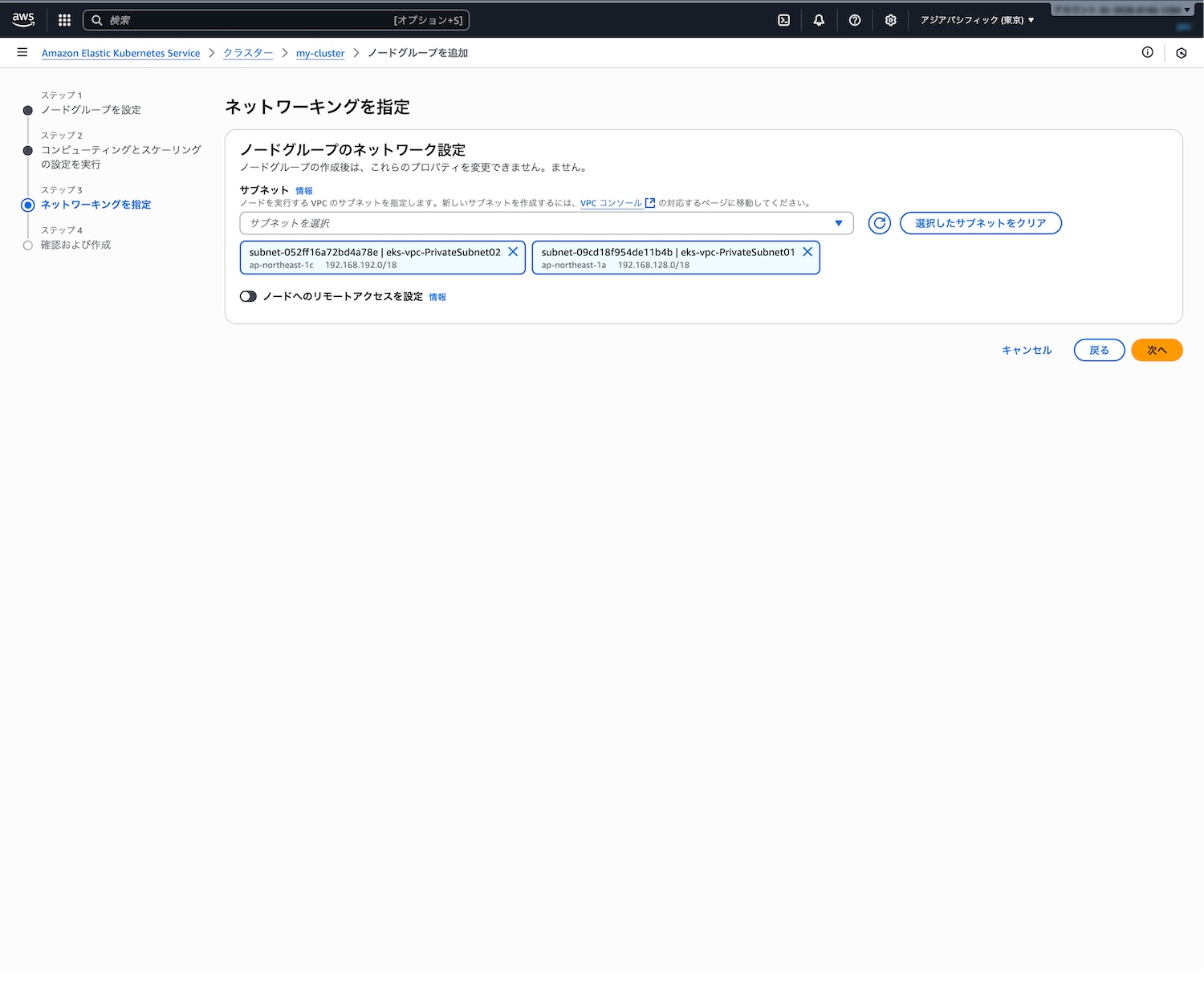

   • サブネット: プライベートサブネットを選択
4. 「作成」をクリック

ノードグループの作成には数分かかります。ステータスが「アクティブ」になったら、ノードを確認します。

kubectl get nodes

以下のような出力が表示されれば成功です。

NAME                                              STATUS   ROLES    AGE   VERSION
ip-192-168-xx-xx.ap-northeast-1.compute.internal   Ready    <none>   2m    v1.33.x
ip-192-168-xx-xx.ap-northeast-1.compute.internal   Ready    <none>   2m    v1.33.x

ECRからのデプロイ

第13回でECRにプッシュしたコンテナイメージを、EKSクラスターにデプロイします。

デプロイの準備

1. ECRイメージURIの確認
   ECRコンソールから、デプロイするイメージのURIを確認します。

   ACCOUNT_ID.dkr.ecr.ap-northeast-1.amazonaws.com/my-app:main

2. Kubernetesマニフェストの作成
   アプリケーションをデプロイするためのマニフェストファイルを作成します。 deployment.yaml

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: my-app
     labels:
       app: my-app
   spec:
     replicas: 3
     selector:
       matchLabels:
         app: my-app
     template:
       metadata:
         labels:
           app: my-app
       spec:
         containers:
         - name: my-app
           image: ACCOUNT_ID.dkr.ecr.ap-northeast-1.amazonaws.com/my-app:main
           ports:
           - containerPort: 8000
           resources:
             requests:
               memory: "128Mi"
               cpu: "100m"
             limits:
               memory: "256Mi"
               cpu: "200m"

   ※ACCOUNT_IDは自分のAWSアカウントIDに置き換えてください。

   service.yaml

   apiVersion: v1
   kind: Service
   metadata:
     name: my-app-service
   spec:
     type: LoadBalancer
     selector:
       app: my-app
     ports:
     - protocol: TCP
       port: 80
       targetPort: 8000

マニフェストの解説

Deployment

• replicas: 3: Podを3つ起動し、冗長性を確保
• image: ECRのイメージURIを指定
• resources: CPUとメモリの要求量と上限を設定

Service

• type: LoadBalancer: AWS ELB(Elastic Load Balancer)を自動作成
• port: 80: 外部からポート80でアクセス
• targetPort: 8000: コンテナ内のポート8000に転送

デプロイの実行

作成したマニフェストをクラスターに適用します。

kubectl apply -f deployment.yaml
kubectl apply -f service.yaml

デプロイの状態を確認します。

kubectl get deployments
kubectl get pods
kubectl get services

ServiceのEXTERNAL-IPにロードバランサーのURLが表示されます(表示されるまで数分かかる場合があります)。

NAME              TYPE           CLUSTER-IP      EXTERNAL-IP                                                                  PORT(S)        AGE
my-app-service    LoadBalancer   10.100.xx.xx    xxxxx-xxxx.ap-northeast-1.elb.amazonaws.com   80:xxxxx/TCP   2m

アプリケーションへのアクセス

WebブラウザでEXTERNAL-IPのURLにアクセスすると、デプロイしたアプリケーションが表示されます。

curl http://xxxxx-xxxx.ap-northeast-1.elb.amazonaws.com

第13回で作成したアプリケーションが動作していることを確認できます。

デプロイの動作確認

1. スケーリングの確認
   Podの数を変更してみます。

   kubectl scale deployment my-app --replicas=5
   kubectl get pods

   5つのPodが起動します。
2. 自動復旧の確認
   Podを削除してみます。

   kubectl delete pod <pod-name> --force --grace-period=0
   kubectl get pods

   ※--forceと--grace-period=0は強制削除のオプションです。通常の運用では不要ですが、ここでは自動復旧の動作を即座に確認するために使用しています。本番環境では通常のkubectl delete pod <pod-name>を使用してください。

   Deploymentが自動的に新しいPodを起動し、指定されたreplica数を維持します。
3. ローリングアップデート
   新しいイメージをデプロイする際、段階的に更新されます。

   kubectl set image deployment/my-app my-app=ACCOUNT_ID.dkr.ecr.ap-northeast-1.amazonaws.com/my-app:new-tag
   kubectl rollout status deployment/my-app

ログの確認

アプリケーションのログを確認します。

kubectl logs -f deployment/my-app

CloudWatch Logsと統合する場合は、AWS Load Balancer ControllerやFluent Bitをセットアップします。
【Amazon EKS での CloudWatch Container Insights の使用>】

リソースのクリーンアップ

検証が終わったら、課金を避けるためリソースを削除します。

1. Serviceの削除

   kubectl delete -f service.yaml

   ※これによりELBが削除されます。
2. Deploymentの削除

   kubectl delete -f deployment.yaml

3. ノードグループの削除
   EKSコンソールから、ノードグループを削除します。
   1. EKSコンソールで作成したクラスター(my-cluster)を開く
   2. 「コンピューティング」タブ→「my-nodegroup」を選択
   3. 「削除」をクリック
4. クラスターの削除
   EKSコンソールから、クラスターを削除します。
   ※ノードグループが完全に削除されてからこの手順を実行してください。
   1. EKSコンソールで作成したクラスター(my-cluster)を開く
   2. 「クラスターを削除」をクリック
5. VPCスタックの削除
   CloudFormationコンソールから、eks-vpcスタックを削除します。
   ※EKSが完全に削除されてからこの手順を実行してください。
   1. CloudFormationコンソールで作成したスタック(eks-vpc)を選択
   2. 「削除」をクリック
6. IAMロールの削除
   IAMコンソールから、作成した2つのロールを削除します。
   1. IAMコンソール→ロールからEKSClusterRole、EKSNodeRoleにチェックを付ける
   2. 「削除」をクリック

おわりに

本記事では、AWS EKSを使ってKubernetesクラスターを構築し、第13回でECRにプッシュしたコンテナイメージをデプロイする方法を学びました。

EKSを使うことで、コンテナオーケストレーションの複雑な管理をAWSに任せ、アプリケーションの開発と運用に集中できます。また、Kubernetesの標準的な機能をそのまま使えるため、他のクラウドやオンプレミス環境への移行も容易です。

次回はIaCツールである「Terraform」を使って、ここまでに構築したクラウド環境をコードからプロビジョニングします。IaCはDevOpsにとって重要な技術の1つです。ぜひこの機会にマスターしましょう。
